Esettanulmány: Egyedi sárgaréz hatlapú hornyolt betét (GI-CNC-CP-001) javítja az összeszerelés megbízhatóságát az elektronikus berendezéseket használó ügyfelek számára

A GRANDIND® megosztja a sárgaréz hatlapú hornyolt lapka valódi gyakorlati alkalmazási esetét, amely a svájci esztergálási megmunkálási folyamatra és a lapka tényleges teljesítményére összpontosít az összeszerelési fájdalompontok megoldásában. Minden tartalom valós ügyfélrajzokon, helyszíni megmunkálási műveleteken, minőségellenőrzési jegyzőkönyveken és hosszú távú stabil használati visszajelzéseken alapul, értékes referenciákat biztosítva a megbízható sárgaréz menetes betétekre szoruló elektronikai, autóipari és ipari berendezések ügyfelei számára.

Az együttműködő ügyfél egy közepes méretű elektronikai berendezés gyártó, ipari vezérlőpanelekre és elektromos csatlakozókra szakosodott. 2025 októberében az ügyfél sürgős igényekkel kereste meg a GRANDIND®-t: az elektromos csatlakozóikban használt eredeti sárgaréz betétekkel gyakoriak voltak a problémák, például egyenetlen menetszerkezet, rossz illeszkedés a csavarokhoz, könnyű menetkopás többszöri össze- és szétszerelés után, valamint instabil kihúzási szilárdság, ami a berendezés működése során laza betéteket okozott. Ezek a problémák nemcsak a termékminőséget érintették, hanem a karbantartási költségek és a vásárlói panaszok növekedését is.

Az ügyfél hangsúlyozta, hogy az új sárgaréz hatlapú hornyolt betétnek szigorúan követnie kell az ügyfél 2D és 3D rajzait, extra tervezési változtatások nélkül. Az alapvető követelmények a stabil menetpontosság, a sima összeszerelés, a kopásállóság és a minősített kihúzási szilárdság voltak – mindez a túlzott tervezés helyett a professzionális megmunkálási technológián alapul. Az ügyfél rajzainak áttekintése után a GRANDIND® megállapította, hogy a svájci esztergálási technológia az optimális választás a sárgaréz hatlapú hornyolt betét előállításához, mivel kiváló a kisméretű, precíziós menetes alkatrészek megmunkálásában, egyenletes tételminőséggel.

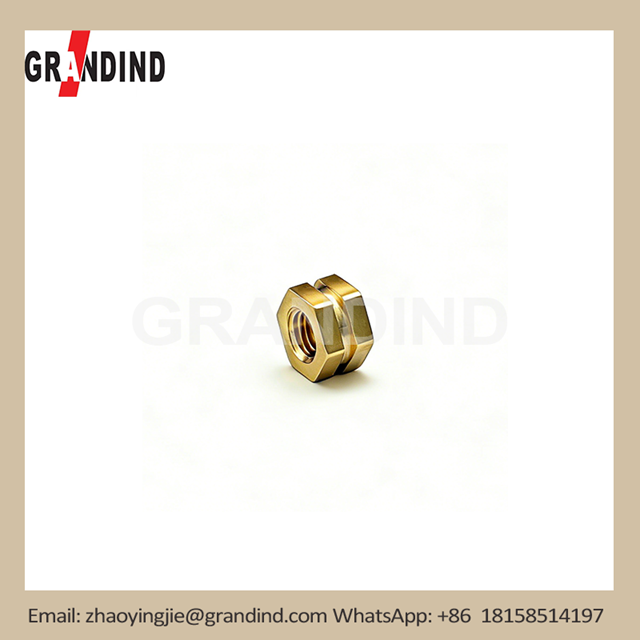

A GRANDIND® szigorúan betartotta az ügyfél követelményeit a sárgaréz hatlapú hornyolt betét (modell: GI-CNC-CP-001) nagy pontosságú svájci esztergagéppel történő előállításához. A hagyományos esztergálástól eltérően a svájci esztergálás vezetőperselyt használ a sárgaréz rúd állomány rögzítésére, minimalizálva a vibrációt a megmunkálás során, és biztosítja, hogy a sárgaréz hatlapú hornyolt betét egyenletes méretpontosságot és sima menetprofilokat érjen el. Ez az eljárás különösen alkalmas kisméretű sárgaréz lapkákhoz, mivel hatékonyan tudja szabályozni a lapka belső menetének és külső hatlapú szerkezetének koncentrikusságát, elkerülve az összeszerelési nehézségeket okozó eltolódásokat.

A sárgaréz hatlapú hornyolt betét megmunkálása során a GRANDIND® a legfontosabb precíziós mutatókat a gyakorlati ipari szabványoknak megfelelően vezérelte – teljes mértékben illeszkedve a hagyományos megmunkálási képességekhez és az ügyfél tényleges használati igényeihez. A sárgaréz hatlapú hornyolt betét belső menetemelkedési tűrését ±0,03 mm-en belül szabályozták, biztosítva a szoros, de sima illeszkedést a megfelelő csavarokkal, és megakadályozva a menet elkopását vagy kopását a beszerelés és a szétszerelés során. A külső hatlapú mérettűrést ±0,04 mm-en belül szabályozták, így a sárgaréz hatlapú hornyolt betét könnyen beszerelhető a kliens műanyag vagy alumínium rögzítőfurataiba, erőltetett összeszerelés nélkül.

A Brass Hex Slotted Insert hornyolt kialakítása, amely az ügyfél által igényelt kulcsfontosságú jellemző, szintén precízen megmunkált a svájci eszterga éles szerszámozási képességén keresztül. A rés szélességének és mélységének tűréshatárát ±0,05 mm-en belül szabályozták, így biztosítva, hogy a rés tökéletesen illeszkedjen a kliens reteszelő elemeihez, javítva a lapka lazulásgátló teljesítményét vibráció alatt – ez kritikus követelmény a folyamatosan működő elektronikus berendezéseknél. A sárgaréz hatlapú hornyolt betét a megmunkálás után teljes sorjátlanításon is átesett, eltávolítva az éles széleket, hogy elkerülje az ügyfél egymáshoz illeszkedő alkatrészeinek sérülését és javítsa a telepítés biztonságát.

Szállítás előtt minden sárgaréz hatlapú hornyolt betét szigorú minőségellenőrzésen esett át, beleértve a menetemelkedés ellenőrzését, a méretmérést és a hagyományos kihúzási szilárdságvizsgálatot. Ennek a kis méretű sárgaréz betétnek a kihúzási szilárdsága stabilan elérte a 80-120 N-t, teljes mértékben megfelelve az ügyfél 70 N-os ipari szabvány követelményének, és biztosítja, hogy a betét szilárd és stabil maradjon a berendezés napi működése során. Minden vizsgálati adat archiválásra került a nyomon követhetőség érdekében, így biztosítva a egyenletes minőséget a sárgaréz hatlapú hornyolt betét teljes tételében.

2025. november közepén a GRANDIND® leszállította az ügyfélnek az első 20 000 készletből álló sárgaréz hatszögletű betétkészletet. Az ügyfél összeszerelő csapata arról számolt be, hogy a sárgaréz hatlapú hornyolt betét könnyen felszerelhető, sima menetekkel, amelyek nem sértik meg a csavarokat, és a hornyolt kialakítás hatékonyan megakadályozta a kilazulást. A GRANDIND® műszaki csapata egyszerű szerelési útmutatást is adott, hagyományos hőbehelyezési módszereket javasolva a sárgaréz hatlapú hornyolt betétnek az ügyfél műanyag alkatrészeihez való kötődésének fokozására, ami tovább stabilizálja a kihúzási teljesítményt.

Hosszú távú folyamatos használat és nyomon követés után a Brass Hex Slotted Betét teljes mértékben megoldotta a kliens fájdalmait. A sárgaréz hatlapú hornyolt betét nem mutatott nyilvánvaló menetkopást vagy kilazulást az ismételt össze- és szétszerelés után, és a kihúzási szilárdsága stabil maradt. Az ügyfél karbantartási gyakorisága az elektromos csatlakozóknál közel 70%-kal csökkent, a meglazult betétekkel kapcsolatos vásárlói panaszok teljesen megszűntek, és a gyártósor általános összeszerelési hatékonysága folyamatosan javult.

A megrendelő gyártásvezetője megjegyezte: "A GRANDIND® által biztosított sárgaréz hatlapú hornyolt betét nagyon megbízható. A menetek simaak és egyenletesek, az összeszerelés egyszerű, nincs többé menetkopás vagy laza probléma. A svájci esztergálási eljárás biztosítja a stabil tételminőséget, és minden lapka megfelel rajzi követelményeinknek – pontosan erre van szükségünk a tömeggyártáshoz."

A sárgaréz hatlapú hornyolt betét egy széles körben használt precíziós rögzítőelem, különösen az elektronikai berendezésekben, autóalkatrészekben, vízvezeték-rendszerekben és ipari gépekben. A lapka teljesítményének biztosításának kulcsa a megmunkálási pontosságban és a folyamatstabilitásban rejlik, nem pedig a bonyolult tervezésben. A GRANDIND® a gyakorlati megmunkálási képességekre összpontosít, szigorúan követve az ügyfelek rajzait, hogy kiváló minőségű sárgaréz lapkákat állítson elő a svájci esztergálási technológiával, valódi összeszerelési és teljesítményproblémákat oldva meg az ügyfelek számára.

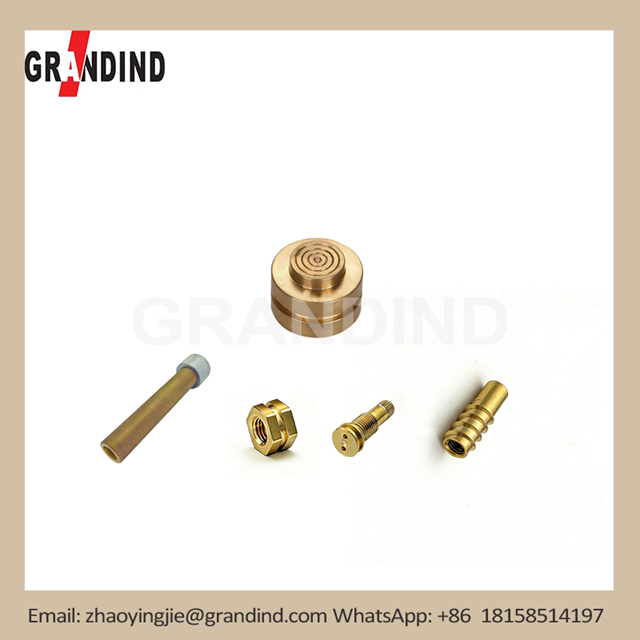

Azok az ügyfelek, akiknek egyedi sárgaréz betétekre vagy más precíziós megmunkálású sárgaréz alkatrészekre van szükségük, további termékadatokat és alkalmazási eseteket tekinthetnek meg a GRANDIND® hivatalos honlapján. A GRANDIND® támogatja a sárgaréz hatlapú hornyolt betét teljes testreszabását az ügyfél rajzai szerint, beleértve a menetméretet, a hatszögletű méreteket, a horonyszélességet és a teljes magasságot, hogy megfeleljen az adott alkalmazási követelményeknek.

ISO9001 tanúsítvánnyal rendelkező precíziós megmunkáló gyártóként a GRANDIND® gazdag tapasztalattal rendelkezik a svájci esztergálás és sárgaréz alkatrészek gyártásában. A gyár fejlett svájci esztergaberendezéssel és professzionális minőségellenőrző csapattal van felszerelve, amely támogatja mind a kis szériás prototípus megrendeléseket, mind a nagy volumenű tömeggyártást. A sárgaréz hatlapú hornyolt betétet (GI-CNC-CP-001) a globális ügyfelek széles körben elismerték stabil minőségéért, megbízható teljesítményéért és versenyképes áráért.
